SIT1042GQ是具有待機模式的CAN FD收發器。該產品設計、晶圓制造、封裝、測試流程均實現全國產化，切實保障國內外客戶的持續穩定供應。

功能描述

SIT1042GQ 是一款高速控制器局域網 (CAN) 收發器，符合 ISO 11898-2:2024 高速 CAN 規范物理層要求，可應用于車載、工業控制等領域。

SIT1042GQ為全國產化產品，可兼容SIT1042AQ系列產品。SIT1042GQ進一步改善了總線信號對稱性，擁有更低的電磁輻射以及更強的抗干擾能力，非常適合數據速率高達 5 Mbps的傳統 CAN 和 CAN FD 網絡。該器件通過 VIO 引腳實現的內部邏輯電平轉換功能，允許將收發器 I/O 直接連接到 1.8V、3.3V 或 5V 邏輯電平。該收發器支持低功耗待機模式。

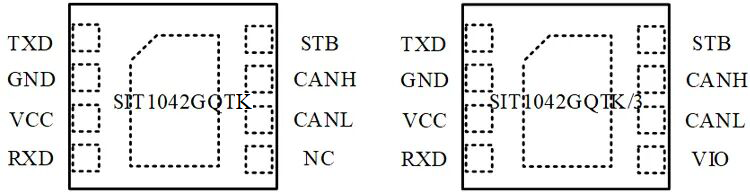

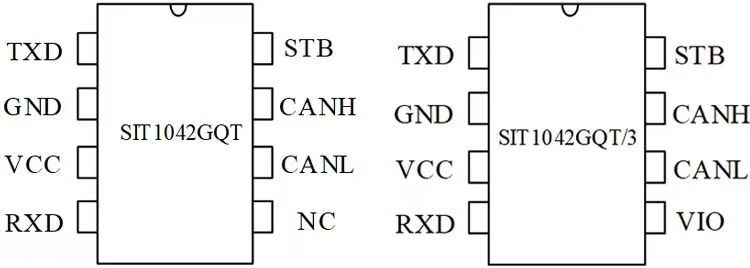

引腳分布圖

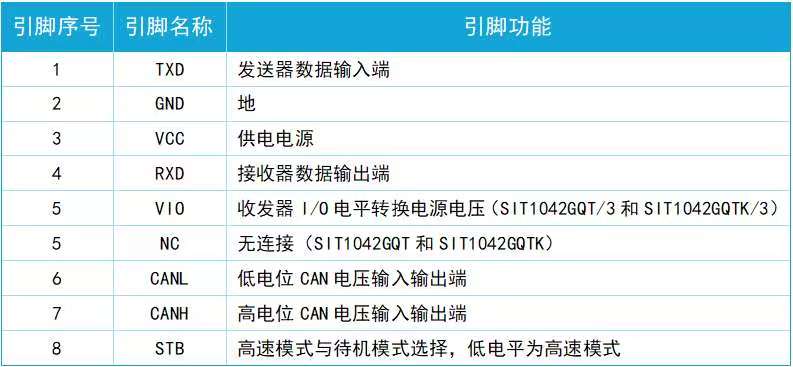

引腳定義

注：DFN3*3-8封裝背面金屬焊盤推薦接地。

應用領域

? 車身控制模塊

? 汽車照明

? 汽車網關

? 高級駕駛輔助系統（ADAS）

? 信息娛樂系統

? BMS、OBC、TBOX

? 工業運輸

主要技術指標

? 符合面向汽車應用的AEC-Q100標準

? 兼容“ISO 11898-2:2024”，“SAE J2284-1~ SAE J2284-5”和“SAE J1939-14”標準

? 總線端口±58V耐壓

? 適用于12V和24V系統

? 帶遠程喚醒功能的低功耗待機模式

? SIT1042GQT/3 、SIT1042GQTK/3 I/O電壓范圍支持1.8V、3.3V和5V MCU

? 高速CAN，支持5Mbps靈活數據速率（CAN FD）（Flexible?Data-Rate）

? 高抗電磁干擾能力

? 未上電節點不干擾總線

? 支持SOP8和DFN3*3-8封裝，DFN3*3-8具有改進的自動光學檢測（AOI）能力

芯片特點與創新

保護機制

       · 發送數據（TXD）和總線顯性超時功能

   · VCC和VIO電源引腳上具有欠壓保護

           · 總線端子具有抗汽車環境瞬變的保護能力（符合ISO7637標準）

   · 過熱保護功能
